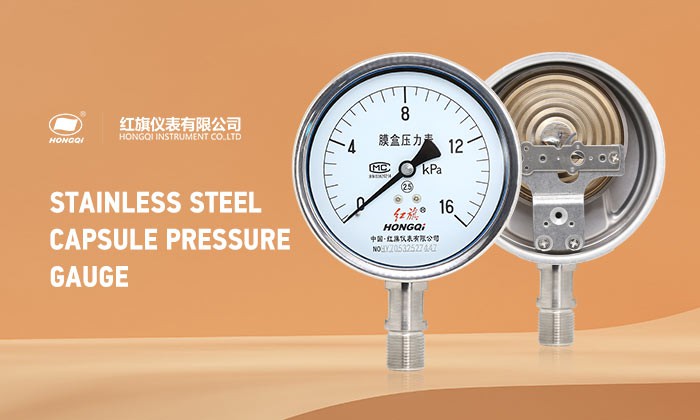

Este manómetro está hecho de acero inoxidable y tiene buena resistencia a la corrosión. Es adecuado para medir micropresión y presión negativa de gases o líquidos que no tienen efecto corrosivo sobre el acero inoxidable. Su principio de funcionamiento se basa en la deformación de elementos elásticos (cajas de membrana) bajo presión, y el valor de presión correspondiente se indica mediante el puntero accionado por el mecanismo de transmisión.
Los niveles de precisión de los manómetros de fuelle suelen incluir lo siguiente:
Nivel 1,0: indica que el error permitido del manómetro es ± 1,0% del rango completo. Por ejemplo, un manómetro de fuelle de nivel 1,0 con un rango completo de 100 kPa tiene un rango de error permitido de ± 1 kPa.
Nivel 1.6 (también conocido como Nivel 1.5): El error permitido es ± 1,6% de la escala completa. El rango de error permitido para un manómetro de fuelle de 1,6 niveles con un rango completo de 100 kPa es ± 1,6 kPa.
Nivel 2.5: El error permitido es ± 2.5% del fondo de escala. Para un manómetro de fuelle de 2,5 niveles con un rango completo de 100 kPa, el rango de error permitido es ± 2,5 kPa.
Nivel 4.0: El error permitido es ± 4.0% de la escala completa. Si el rango completo es 100 kPa, el rango de error permitido es ± 4 kPa.
Los manómetros de membrana con diferentes niveles de precisión son adecuados para diferentes escenarios de medición. Los manómetros de alta precisión se utilizan en aplicaciones que requieren alta precisión de medición, como laboratorios y mediciones industriales de precisión; Los manómetros de menor precisión se pueden utilizar para mediciones industriales generales o escenarios de monitoreo diario que no requieren alta precisión.
Al seleccionar un manómetro de fuelle, se pueden utilizar los siguientes principios para determinar el nivel de precisión en función del medio de medición:
Un medio limpio y estable
Para gases limpios y estables como aire y nitrógeno, así como líquidos limpios como agua purificada, bajo requisitos de medición generales, elegir un manómetro de diafragma de 2,5 niveles o 4,0 niveles puede satisfacer las necesidades. Debido a que estos medios no tendrán efectos adversos como corrosión o bloqueo en el sistema de medición del manómetro, los manómetros de nivel de precisión más bajo pueden proporcionar resultados de medición confiables. Por ejemplo, en un sistema de aire acondicionado típico, el uso de un manómetro de fuelle de 2,5 niveles o 4,0 niveles puede reflejar con precisión la situación de presión del sistema al medir la presión del aire.
Si se requiere una medición precisa de la presión del gas en algunos entornos experimentales con alta precisión de medición de presión, como laboratorios de investigación científica, o medición de la presión del agua en sistemas de tratamiento de agua de alta-precisión, se pueden seleccionar manómetros de fuelle de alta-precisión de nivel 1,0 o 1,6 para garantizar la exactitud y confiabilidad de los datos de medición.
medios corrosivos
Al medir líquidos o gases altamente corrosivos, como ácido sulfúrico y ácido clorhídrico, el medio puede corroer los componentes internos del manómetro, lo que afecta la precisión de la medición. Por lo tanto, se recomienda priorizar la selección de manómetros de caja de membrana de alta-precisión con grados 1,0 o 1,6. Esto se debe a que los manómetros de alta-precisión generalmente utilizan materiales resistentes a la corrosión-de mayor calidad y tienen procesos de fabricación más refinados, lo que puede resistir mejor la erosión de medios corrosivos y garantizar una alta precisión de medición durante un cierto período de uso. Por ejemplo, en la producción química, los manómetros de diafragma de alta-precisión pueden reflejar con mayor precisión los cambios de presión al medir la presión de gases o líquidos corrosivos, proporcionando datos de presión confiables para el proceso de producción y ayudando a ajustar los parámetros de producción de manera oportuna para garantizar la seguridad de la producción y la calidad del producto.
Para algunos medios corrosivos relativamente débiles, como soluciones ácidas y alcalinas débiles, también se puede seleccionar un manómetro de diafragma de nivel 1,6 o 2,5, pero se debe evaluar de manera integral en función de los requisitos de medición específicos y el entorno de uso. Si existe un cierto requisito de precisión de la medición y el entorno de uso es severo, se recomienda elegir un manómetro con una clasificación de 1,6; Si el requisito de precisión de la medición no es alto y el entorno de uso es relativamente bueno, un manómetro de 2,5 niveles también puede satisfacer las necesidades básicas de medición.
Medio viscoso o fácilmente cristalizable
Para líquidos viscosos como petróleo pesado y asfalto, o medios propensos a la cristalización, generalmente es necesario elegir un manómetro de diafragma de nivel 1,0 o 1,6 con mayor precisión porque puede bloquear la toma de presión del manómetro o afectar la deformación normal de la caja del diafragma, lo que resulta en mayores errores de medición. Esto puede compensar hasta cierto punto los errores de medición causados por las características del medio y garantizar la precisión de los resultados de la medición. Por ejemplo, en la industria petroquímica, los manómetros de diafragma de alta-precisión pueden reflejar con mayor precisión la presión del petróleo pesado al medir su presión, proporcionando una base confiable para las operaciones de producción.
Si los requisitos de precisión de la medición no son particularmente altos en aplicaciones prácticas y se toman medidas efectivas contra la obstrucción y la cristalización, como instalar filtros adecuados o dispositivos de rastreo de calor, también es posible considerar el uso de un manómetro de diafragma de 2,5 niveles, pero se necesita mantenimiento y calibración regulares del manómetro para garantizar que su precisión de medición esté dentro del rango permitido.
