1, características estructurales

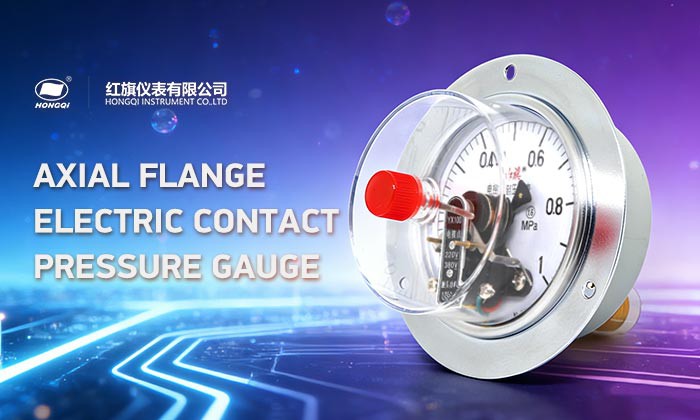

Instalación axial: el conector se encuentra detrás del dial y la salida axial está conectada
Con brida fija: se utiliza para instalación integrada en panel, fácil de arreglar, hermoso y limpio
Función de contacto eléctrico: puede establecer límites de presión superior e inferior, y cuando se alcanza el valor establecido, el contacto actuará para lograr alarma, control y protección de enclavamiento.
Diámetros de superficie comunes: φ 60, φ 100, φ 150
Estructura común: Correa axial con borde frontal (brida), modelo generalmente marcado como tipo ZT
2, principio de funcionamiento
La presión medida actúa sobre el tubo de Bourdon, provocando que sufra una deformación elástica, lo que hace que la aguja gire a través del movimiento. Cuando el puntero toca el contacto eléctrico de límite superior/inferior pre-establecido, el circuito se enciende o apaga, emitiendo una señal de interruptor para lograr un control automático o una alarma de luz y sonido.
3, parámetros típicos
Nivel de precisión: nivel 1,6, nivel 2,5
Rango de medición: -0,1~0~100MPa
Capacidad de contacto: comúnmente 30VA, 220VAC/24VDC
Material de la carcasa: carcasa de hierro o acero inoxidable 304
Mesa: Vidrio ordinario/vidrio de seguridad
Medios aplicables: medios no corrosivos/corrosivos como gas, agua, aceite, etc.
4, escenarios de aplicación
Sistemas hidráulicos y neumáticos.
Control de bomba de agua y compresor de aire.
Monitoreo de presión de tuberías de HVAC y suministro de agua.
Máquinas herramienta, máquinas de moldeo por inyección, recipientes a presión.
