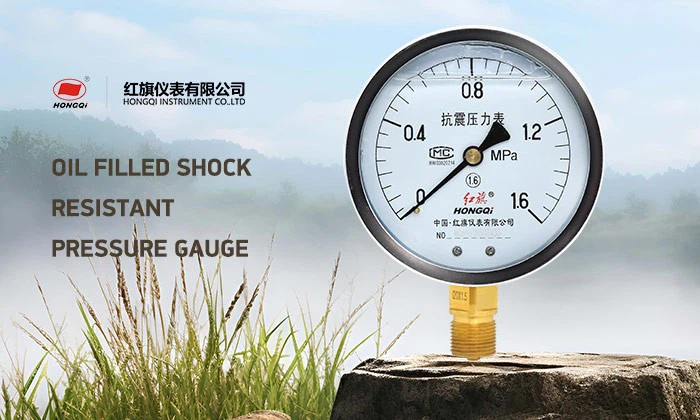

Manómetro resistente a golpes lleno de aceite

Los manómetros-resistentes a golpes-llenos de aceite son instrumentos básicos de medición de presión en el campo industrial para hacer frente a entornos de vibraciones y golpes. Al llenar la caja del manómetro con aceite amortiguador (como glicerina o aceite de silicona) y adoptar un diseño estructural especial, resuelven los problemas de fluctuación del puntero, lecturas inexactas y fácil daño a los componentes de los manómetros comunes en condiciones de trabajo duras. Se utilizan ampliamente en fabricación mecánica, petroquímica, energía hidroeléctrica, transporte marítimo y otros escenarios.

I. Principio de funcionamiento básico
La principal ventaja radica en el efecto sinérgico de "amortiguación de aceite + estructura sellada", con el principio específico siguiente:
Base de transmisión de presión: similar a los manómetros convencionales, detecta la presión del medio medido a través de elementos elásticos (como tubos de resorte o diafragmas). Después de la deformación, el elemento elástico acciona la biela y el mecanismo de engranaje y, en última instancia, gira el puntero para mostrar el valor de presión.
Núcleo de resistencia a los golpes: La función del aceite amortiguador: El aceite amortiguador que se llena en la caja del medidor (comúnmente glicerina o aceite de silicona) tiene características de alta viscosidad y puede:
Absorber vibraciones/choques externos: cuando el instrumento se somete a vibraciones mecánicas o impactos repentinos, el aceite amortiguador puede absorber energía cinética, lo que reduce la sacudida violenta del puntero y los engranajes internos y evita que el puntero se "pegue" o se desgasten los componentes.
Estabilice las lecturas del puntero: en escenarios con fluctuaciones frecuentes de presión (como la salida de una bomba), el aceite de amortiguación puede ralentizar la velocidad de respuesta del puntero, evitando la fluctuación del puntero de alta-frecuencia y garantizando lecturas claras y distinguibles.
Sellado y protección: La caja del medidor adopta un diseño completamente sellado (generalmente con un nivel de protección de IP65/IP67), que no solo evita la fuga de aceite de amortiguación sino que también aísla la entrada de polvo externo y vapor de agua, protegiendo el mecanismo interno de la corrosión.

II. Parámetros técnicos básicos (clave para la selección)
Al seleccionar, se deben centrar los siguientes parámetros para garantizar la compatibilidad con las condiciones de trabajo reales:
Rango de medición (Rango de presión):
Rango convencional: Vacío (-0,1 MPa) a alta presión (como 100 MPa), que debe seleccionarse en función de la presión medida real (se recomienda que la presión real esté entre 1/3 y 2/3 del rango para evitar daños por sobrepresión).
Clase de precisión (Clase de precisión):
Los más utilizados en la industria son la clase 1.0 (error menor o igual a ±1% del rango) y la clase 1.6 (error menor o igual a ±1.6%); para escenarios de precisión (como laboratorios), se utiliza la clase 0,5.
Tamaño del dial (Tamaño del dial):
Especificaciones comunes: Φ40 mm (para instalación integrada de equipos pequeños), Φ63 mm/Φ100 mm (para instalación montada en pared-en tuberías, conveniente para lectura), Φ150 mm (para lectura a larga-distancia).
Compatibilidad media (Compatibilidad con medios):
El elemento elástico + material de interfaz debe ser compatible con el medio:
Gases/líquidos ordinarios (como agua, aire): aleación de cobre (latón).
Medios corrosivos (como soluciones ácidas y alcalinas, agua de mar): acero inoxidable 316.
Medios de alta-temperatura (como vapor, temperatura > 80 grados): se debe seleccionar "tipo de alta-temperatura", con aceite de amortiguación de alta-temperatura y fuelles metálicos.
Adaptabilidad ambiental (Calificación Ambiental):
Rango de temperatura: tipo convencional -20 grados a 60 grados; tipo de baja-temperatura: -40 grados a 60 grados (usando aceite de silicona); tipo de alta temperatura -20 grados a 100 grados.
Nivel de protección: IP65 (a prueba de polvo, resistente a salpicaduras de agua), IP67 (a prueba de polvo, inmersión-de corta duración), se prefiere IP67 para ambientes exteriores o húmedos.
Resistencia a golpes/vibraciones (Resistencia a golpes/vibraciones):
Tolerancia a la vibración: generalmente mayor o igual a 20 Hz (amplitud 0,1 mm) o mayor o igual a 50 Hz (amplitud 0,05 mm).
Tolerancia al impacto: mayor o igual a 500 m/s² (aproximadamente 50 g), algunos modelos industriales-de servicio pesado pueden alcanzar los 1000 m/s².

III. Escenarios de aplicación (campos de aplicación industriales principales) El valor principal de los manómetros-resistentes a golpes-llenos de aceite radica en su capacidad para "adaptarse a condiciones de trabajo duras". Las aplicaciones típicas incluyen:
Fabricación mecánica: monitorear la presión en los sistemas hidráulicos de máquinas herramienta, equipos de estampado y circuitos hidráulicos/neumáticos de maquinaria de construcción (excavadoras, grúas) y resistir vibraciones de alta-frecuencia durante la operación del equipo.
Industria petrolera y química: medición de la presión en oleoductos, reactores y salidas de bombas, soportando fluctuaciones medias y vibraciones mecánicas en el sitio-y al mismo tiempo previene la corrosión del petróleo y el gas.
Energía hidroeléctrica/nuclear: Monitoreo de la presión en la salida de la bomba, sistemas de aceite lubricante de turbinas de vapor y tuberías de agua de refrigeración, adaptándose a la vibración y el ambiente húmedo en los edificios de las centrales eléctricas.
Ingeniería Marina / Offshore: Monitoreo de la presión en las líneas de combustible de los sistemas de energía de barcos (motores diesel) y oleoductos en plataformas marinas, resistiendo las sacudidas e impactos durante la navegación y la corrosión del agua de mar.
Industria automotriz: Pruebas de presión en sistemas de frenos de automóviles y presión de aceite de motor (pruebas en banco), resistiendo vibraciones durante el funcionamiento del motor.
