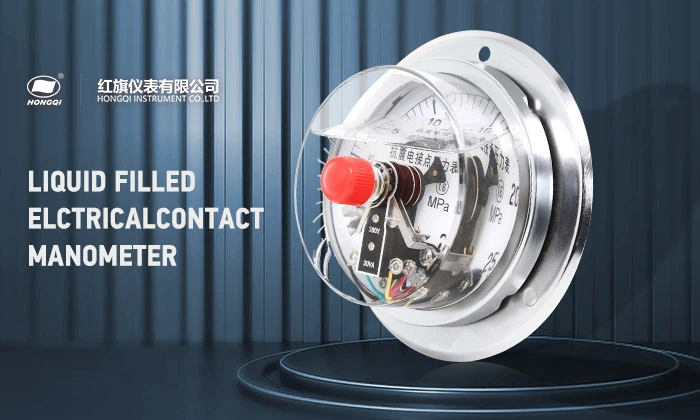

Manómetro de contacto eléctrico lleno de líquido
Composición estructural
Consiste principalmente en componentes sensibles a la presión (generalmente componentes elásticos como tubos de resorte), piezas de llenado de líquido, dispositivos de contacto eléctrico, etc. La parte de llenado de líquido es una característica importante y el líquido generalmente desempeña un papel en la transmisión de presión y amortiguación. por ejemplo, se puede llenar con líquido como aceite de silicona.
El dispositivo de contacto eléctrico se utiliza para lograr el encendido/apagado del circuito cuando la presión alcanza el valor establecido, con el fin de enviar señales para operaciones de control o alarma.
principio de funcionamiento
Cuando se aplica la presión medida al elemento sensible a la presión, el elemento elástico se deformará. Esta deformación transmite la presión de manera uniforme a través de un medio lleno de líquido (líquido).
A medida que cambia la presión, cuando se alcanza el valor de presión preestablecido del contacto eléctrico, el contacto eléctrico cerrará o abrirá el circuito. Por ejemplo, en un sistema de control de presión industrial, cuando la presión excede el valor límite superior establecido, el contacto eléctrico se cierra y envía una señal al sistema de control. El sistema de control puede tomar las medidas correspondientes, como abrir la válvula de seguridad o ajustar el estado de funcionamiento de la bomba de presión.
Escenarios de aplicación
Campo industrial: utilizado para monitorear y controlar la presión de fluidos en tuberías durante procesos de producción química. En las refinerías, se lleva a cabo una medición y control precisos de la presión en los oleoductos de crudo para evitar accidentes como la rotura de los oleoductos causada por una presión excesiva.
Industria energética: en el sistema de refrigeración de los grupos electrógenos, se mide la presión del medio de refrigeración para garantizar el funcionamiento normal del sistema de refrigeración. Si la presión del medio de enfriamiento es anormal, el contacto eléctrico enviará una señal para recordarle al personal que debe entregar
