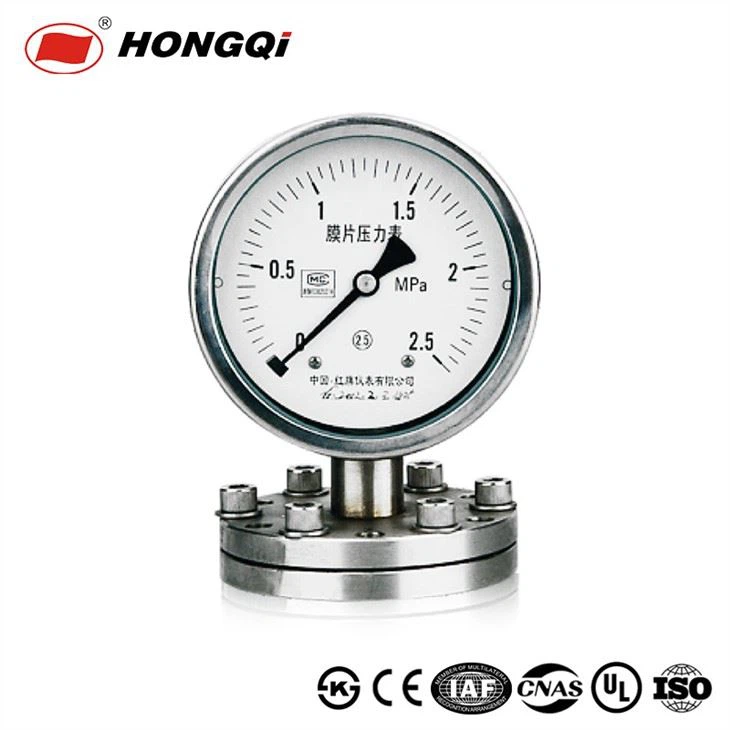

Manómetro de diafragma de acero inoxidable

Este medidor se compone del sistema de medición (conector de invole, brida y diafragma), engranajes, ajuste de puntos y caja exterior. Cuando el servicio de presión media actuar sobre las partes flexibillty (diafragma), y hacerlo moving.with la ayuda del palo, enviar y hacerlo más grande, a continuación, el puntero señalarlo en el dial.

Clase de precisión: 2.5.

Condición ambiental: -40 ° C ~ + 70 ° C, la humedad relativa no es más del 90%.

Efecto de la temperatura: cuando la temperatura ambiente se desvía de 20 ± 5 °C, el error adicional no es más de 0.04% rc.

Posición de trabajo: instalada verticalmente

Protección de entrada: IP64

El manómetro de diafragma de acero inoxidable es un manómetro en miniatura con alta resistencia a la corrosión. Fue desarrollado sobre la base de la estructura de un manómetro universal de diafragma. El sistema de guía de presión y la carcasa están hechos de acero inoxidable. Este producto se utiliza para medir la micropresión y la presión negativa en el proceso con altos requisitos de resistencia a la corrosión. También se puede utilizar para la ventilación del horno, tuberías de gas, equipos de combustión y otros equipos similares.

Principio estructural

La presión del diafragma de acero inoxidable consiste en un sistema de medición (incluyendo juntas, cápsulas, etc.), un dispositivo de indicación y una carcasa. El sistema de guía de presión y la carcasa están hechos de acero inoxidable. Este producto tiene una estructura sellada que evita que el polvo entre en el manómetro. Cuando la presión del medio medido actúa sobre la cápsula, el extremo libre producirá la correspondiente deformación elástica y luego se moverá. El mecanismo de cambio es accionado por una palanca de cambios para ampliar. La presión se mostrará en el dial de la unidad de visualización.
